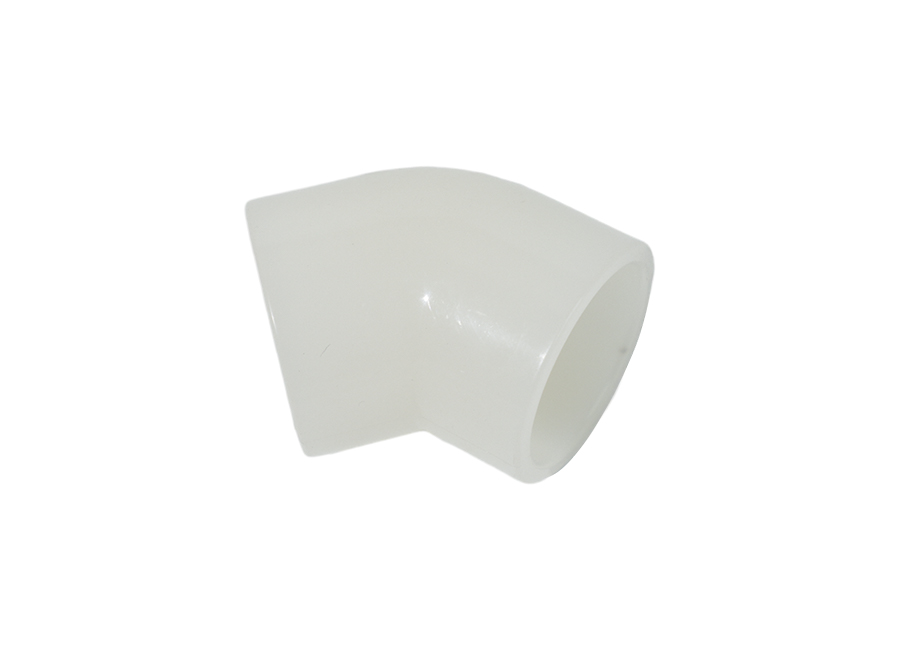

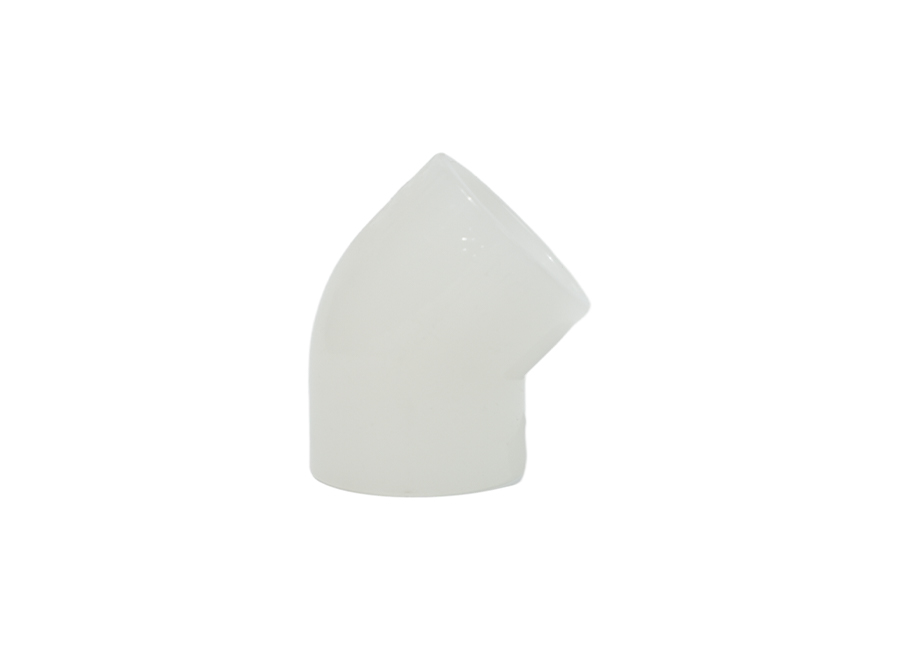

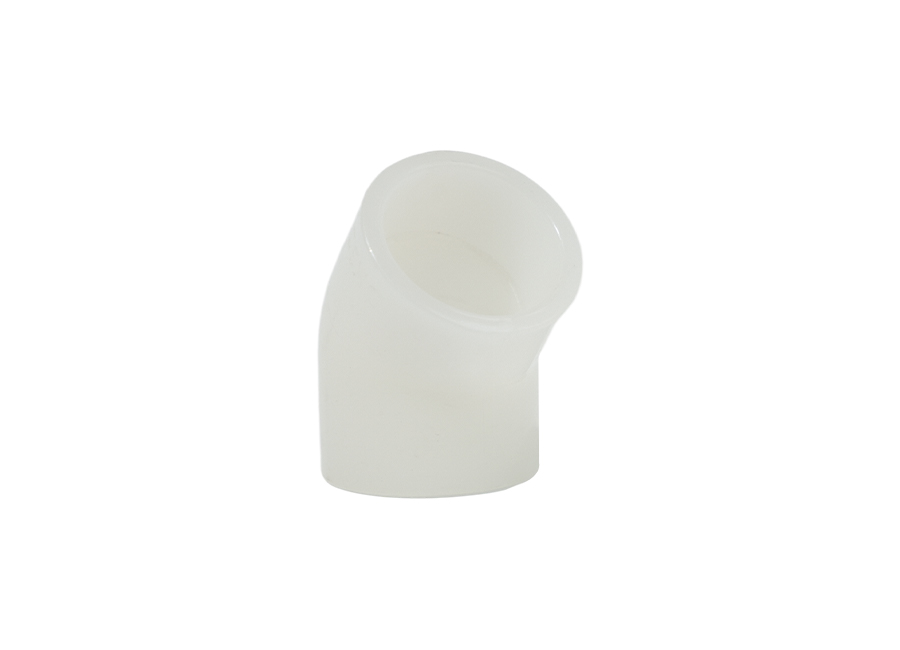

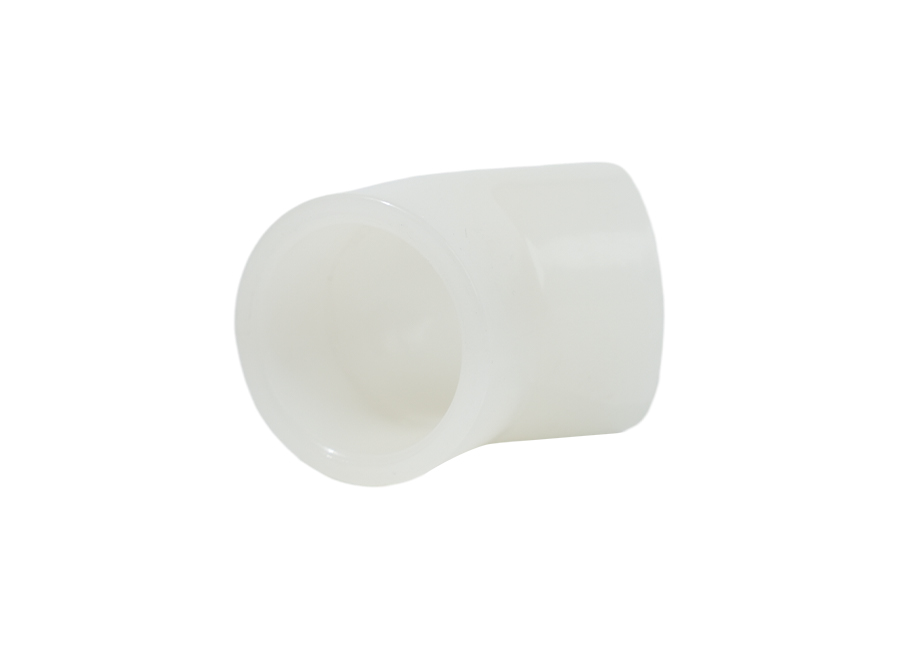

PVDF 45도 엘보

고품질 PVDF 소재로 세심하게 제작된 PVDF 45 엘보는 고온 환경에서도 성능을 유지합니다. 뛰어난 기계적 강도와 경도를 자랑하며 높은 압력과 기계적 하중을 견딜 수 있어 파이프라인 시스템의 안정적인 작동을 보장합니다. 이 엘보는 다양한 산업, 특히 부식성 매체에 대한 저항이 필요한 산업에 적합합니다. 합리적인 설계와 편리한 설치 방법으로 인해 엔지니어링 프로젝트에 없어서는 안 될 고품질 파이프라인 커넥터입니다. 파이프라인 시스템에 안정적인 지지와 보호를 제공하려면 PVDF 45 엘보우를 선택하세요.

ORDER SAMPLES

자료: PVDF
압력 등급: 0.6MPa, 1.0MPa
연결 방법: 소켓 및 마개, 용접
색깔: 백색
생산 표준: ISO 10931, DIN 8077/8078, EN 14577
밀도: 1.17~1.79g/cm3
융점: 172°C
장기간 사용 환경 온도 범위: -40 ~ 150°C
열변형 온도: 112~145°C

Product parameter introduction

PVDF 45도 엘보 PVDF 45도 엘보

45° 엘보(버트 용접)
공칭 외부 직경 드	외부 직경 D	벽 두께 S		팔꿈치 45°


		0.6 MPa	1.0 MPa	스트레이트 튜브 길이 H2	센터 toendZ2 최소
75	75			1.5	0.136
90	90			1.9	0.21
110	110			1.9	0.27
125	125			2.4	0.44
140	140		0.93	2.4	0.56
160	160		1.11	2.9	0.82
180	180	2.5	1.49	3.6	1.299
200	200	2.5	2.27	4.3	1.858
225	225	2.8	2.88	5.1	2.63
250	250	3.2	3.64	6.3	3.971
280	280	3.9	4.72
315	315	4.4	5.95
355	355	5.0	7.32
400	400	5.6	9.154
450	450	6.2	10.888
500	500	7.1	13.639
560	560	7.6	17.329
630	630	8.5	21.97

45° 엘보 (소켓)
공칭 외부 직경 드	외부 직경 DH	팔꿈치 45° B	쉘 벽 두께 S	슬롯 구멍 직접 DH	슬롯 암 두께 T	슬롯 깊이 H1


32	32	50	2.1	32.4	1.6	23
40	40	57	2.6	40.5	2.4	26
50	50	66	3.3	50.6	3	30
63	63	80	4.2	63.7	3.8	35
75	75	94	5.0	75.8	4.5	40
90	90	107	6.0	91	5.4	46
110	110	122	7.3	111.1	6.6	48
125	125	129	8.5	126.2	7.8	51
140	140	143	9.3	141.4	8.4	54
160	160	164	11.6	161.6	9.6	58
180	180	156	12.2	181.8	10.8	62
200	200	178	13.2	202	12.4	66
225	225	213	14.9	227.1	13.4	71
250	250	230	17.0	252.4	15.7	77
280	280	260	18.5	282.6	16.7	82
315	315	300	20.8	318	18.8	89
355	355	345	23.5	358.3	21.2	97
400	400	390	26.5	403.7	23.9	106
450	450	440	30.4	454	27.6	116
500	500	485	33.9	504.5	30.8	127
560	560	550	34	565	33.1	134
630	630	615	34	635	33.2	145

PVDF 45도 엘보 advantages

1. PVDF 45° 엘보는 튼튼하고 가벼우며 녹는점이 최대 172°C에 달해 쉽게 녹거나 변형되지 않고 고온 환경에서도 안정적으로 유지됩니다.
2. 다양한 화학 물질의 침식에 대한 저항력이 있으며 특히 산성 및 알칼리성 환경에서 우수한 성능을 발휘하여 화학 및 제약과 같은 산업의 파이프라인 시스템에 대한 안정적인 보호를 제공합니다.
3. PVDF 45도 엘보의 디자인은 합리적이며 설치가 편리합니다. 표준 플랜지 연결을 통해 설치 과정이 간단하고 빠르며, 건설 난이도와 비용이 줄어듭니다.
4. 제품 재료는 무독성, 무취이며 환경 보호 요구 사항을 충족하며 환경이나 사용자에게 위험을 초래하지 않아 작업자의 건강과 안전을 보장합니다.

Applications

01 / 01

화학 산업

화학 산업

뛰어난 화학적 내식성을 통해 산, 염기 등 다양한 부식성 매체를 안전하고 안정적으로 운반할 수 있어 화학제품 생산 요구 사항을 충족합니다. 동시에 가볍고 유연한 디자인 덕분에 다양하고 복잡한 파이프라인 레이아웃에 쉽게 적응할 수 있어 화학물질 생산의 효율성과 편의성이 향상됩니다. 또한 PVDF 45도 엘보는 내압성과 내열성이 뛰어나 고압, 고온 조건에서도 안정적으로 작동할 수 있어 화학물질 생산의 연속성과 안전성을 보장합니다. 화학 반응 및 합성 공정에서 PVDF 45도 엘보우도 중요한 역할을 합니다. 반응기와 저장장치를 연결하는데 사용할 수 있어 반응과정에서 액체의 원활한 흐름을 보장하는 동시에 파이프라인이 화학물질에 의해 부식되는 것을 방지할 수 있습니다.
