전문회사로서 PVC 피팅 , 피팅에 관한 질문을 많이 받습니다. 이러한 질문은 종종 파이프 피팅 크기 및 치수와 관련이 있는데, 이는 해당 주제가 혼란스러울 수 있기 때문에 의미가 있습니다. 다른 질문은 피팅 자체와 그 의미에 관한 것입니다. PVC 세계를 처음 접하는 경우 호환성 및 일반적인 파이프 피팅 지식을 이해하는 것이 많은 것처럼 느껴질 수 있습니다. PVC 지식을 확장하려는 경우 이 블로그 게시물을 파이프 피팅 학습 가이드로 사용할 수 있습니다. 이 가이드에서는 모든 주요 유형의 PVC 피팅과 이를 사용하는 방법 및 이유를 간략하게 설명합니다. 긴 게시물이므로 아래 목차 목록을 사용하여 필요한 섹션으로 이동하세요.
PVC 피팅이란 무엇이며 어디에 사용됩니까?
PVC 피팅은 배관 시스템 내에서 PVC 파이프 섹션을 연결, 방향 전환, 분기, 축소 또는 밀봉하는 성형 플라스틱 구성 요소입니다. PVC 파이프와 PVC 피팅 부품은 주거용 물 공급 라인, 관개 네트워크, 배수 폐기물 배출 시스템 및 많은 경공업 공정 라인의 대부분을 구성합니다. PVC 배관이 널리 사용되는 이유는 실용적인 품질의 짧은 목록으로 요약됩니다. 부식 및 스케일 축적에 강하고, 금속 파이프에 비해 가볍고, 배치마다 치수가 일관되며, 특수 중장비 없이 절단, 접합 및 수리가 간단합니다.
PVC 수도관 및 부속품은 인정된 치수 표준에 따라 제조되므로 한 생산 실행의 파이프가 다른 생산 실행의 부속품에 맞도록 둘 다 동일한 공칭 크기 및 일정 클래스를 공유합니다. 그 표준화가 파이프 피팅 학습 가이드 명명 규칙과 크기 조정 논리를 이해하고 나면 엘보우, 티, 커플링, 리듀서, 어댑터, 캡 및 유니온에 동일한 논리가 적용되기 때문에 이와 같은 것이 유용합니다.
이 가이드는 PVC 피팅의 주요 범주, PVC 파이프 및 피팅 치수 측정 방법, 나사식 연결과 슬립 스타일 연결의 차이점, 두 재료를 모두 고려할 수 있는 프로젝트에 대해 PVC를 HDPE 파이프 및 HDPE 피팅 시스템과 비교하는 방법을 안내합니다. 사이즈 정보를 더 쉽게 검색할 수 있도록 차트와 참조 테이블이 전체적으로 포함되어 있습니다.
공통 PVC 피팅 유형 및 식별 차트
다양한 PVC 파이프 피팅은 배관 내부의 다양한 작업에 맞게 모양이 지정됩니다. 일부는 흐름 방향을 변경하고 일부는 단일 라인을 두 개 이상의 분기로 분할하며 일부는 단순히 파이프 끝을 연결, 축소 또는 닫습니다. 아래 목록은 사람들이 PVC 피팅 유형을 검색하거나 보유하고 있는 모양을 이름과 일치시키려고 할 때 가장 자주 나타나는 피팅 유형을 다룹니다.
팔꿈치
엘보는 파이프의 방향을 변경하는데, 가장 일반적으로 90도 또는 45도 정도 변경됩니다. 팔꿈치는 거의 모든 실행에 적어도 한 방향 변경이 필요하기 때문에 가장 자주 주문되는 배관 팔꿈치 PVC 계약업체 중 하나입니다.
티셔츠
티는 하나의 선을 가지로 나누어 T자 모양을 형성합니다. 티는 고정 장치 분기가 메인 라인을 벗어나는 곳과 같이 단일 공급 또는 배수 라인이 두 방향으로 공급되어야 하는 모든 곳에 사용됩니다.
커플링
커플링은 두 길이의 파이프를 직선으로 연결하거나 라인을 연장하거나 손상된 부분을 수리하는 데 사용되는 짧은 직선 파이프 커넥터 피팅입니다.
감속기 및 감속기 부싱
때로는 감속기 부싱으로 설치되는 감속기는 더 큰 공칭 크기에서 더 작은 크기로 라인을 낮추거나 반대 방향으로 올립니다.
어댑터
어댑터 transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
십자가
십자가에는 플러스 모양으로 배열된 4개의 개구부가 있으며 티형보다 덜 자주 사용됩니다. 일반적으로 두 개의 분기선이 동일한 지점에서 메인 런을 떠나야 하는 경우입니다.
캡 및 플러그
캡은 파이프 끝단 외부에 끼워져 밀봉되고, 플러그는 피팅 개구부 내부에 나사산이 있거나 끼워져 있습니다. 둘 다 공사 중 일시적으로든 영구적으로든 사용하지 않는 라인을 차단하는 데 사용됩니다.
노동조합
유니온을 사용하면 파이프 부분을 절단하지 않고 분리하고 다시 연결할 수 있으므로 향후 서비스나 교체가 예상되는 모든 곳에서 유용합니다.
| 피팅 유형 | 일반적인 기능 | 공통 Connection Style |
|---|---|---|
| 90도 및 45도 엘보 | 흐름 방향 변경 | 미끄러지거나 스레드 |
| 티 | 두 방향으로 선을 분기합니다. | 미끄러지거나 스레드 |
| 커플링 | 두 개의 파이프 길이를 직선으로 연결 | 슬립 |
| 감속기 / 부싱 | 라인 크기를 늘리거나 줄입니다. | 미끄러지거나 스레드 |
| 어댑터 | 슬립과 스레드 사이의 전환 | 혼합 |
| 캡 | 파이프 끝 외부 밀봉 | 미끄러지거나 스레드 |
| 연합 | 서비스 연결 해제 및 재연결 허용 | 스레드 |

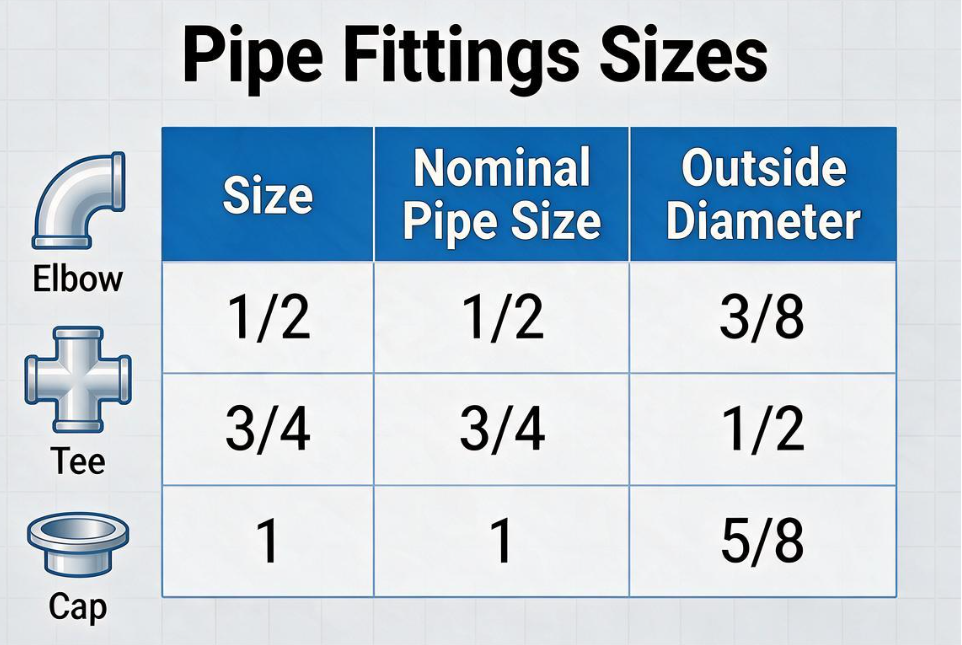

PVC 파이프 및 피팅 치수: 일정 40 크기 조정 참조
Schedule 40 PVC 파이프 피팅의 치수를 올바르게 얻는 것은 배관 프로젝트의 거의 모든 다른 부분보다 더 중요합니다. 왜냐하면 피팅의 크기는 상자에 인쇄된 라운드 숫자가 아닌 특정 외부 직경에 따라 결정되기 때문입니다. 공칭 크기는 라벨이고, 외경은 피팅 소켓이 실제로 수용할 수 있도록 성형된 측정값입니다. 이 둘을 혼동하는 것은 피팅이 파이프 위로 미끄러지지 않는 가장 일반적인 이유입니다.
텔레스코픽 PVC 파이프 크기(리듀서 피팅을 통해 하나의 공칭 크기에서 다음 크기로 단계적으로 이동하도록 설계된 파이프를 의미)는 동일한 외부 직경 논리를 따르므로 한 크기가 확인되면 아래 참조 표에서 텔레스코픽 실행의 나머지 부분을 계획할 수 있습니다.
| 공칭 크기 | 외경(인치) | 평균 벽 두께(인치) |
|---|---|---|
| 1/2인치 | 0.840 | 0.109 |
| 3/4인치 | 1.050 | 0.113 |
| 1인치 | 1.315 | 0.133 |
| 1-1/2인치 | 1.900 | 0.145 |
| 2인치 | 2.375 | 0.154 |
| 3인치 | 3.500 | 0.216 |
| 4인치 | 4.500 | 0.237 |
공칭 파이프 크기별 외부 직경(인치), Schedule 40 PVC
공칭 파이프 크기가 증가함에 따라 인치 단위의 평균 벽 두께, Schedule 40 PVC
스레드형 PVC 커넥터와 슬립온 피팅 비교
PVC 배관에 사용되는 일반적인 송수관 연결 유형 중 솔벤트 용접 슬립 피팅과 나사식 피팅이라는 두 가지 방법이 대부분의 설치에 적용됩니다. 둘 중 하나를 선택하는 것은 관절이 영구적이어야 하는지 아니면 제거 가능해야 하는지에 따라 달라집니다.
슬립온(솔벤트 용접) 피팅
PVC 피팅의 슬립은 경화된 후 파이프와 피팅 표면을 화학적으로 단일 조각으로 융합하는 솔벤트 시멘트를 사용하여 결합됩니다. 이 방법은 영구적이고 일반적으로 누출 방지 조인트를 생성하며 대부분의 매설, 은폐 또는 고정 배관에 대한 표준 접근 방식입니다.
스레드 PVC 피팅
나사식 PVC 파이프 연결은 나사 밀봉제 또는 테이프와 결합된 성형 나사를 사용합니다. 스레드형 PVC 커넥터는 일반적으로 라인을 밸브, 펌프, 계량기 또는 유지 관리를 위해 제거해야 하는 기타 구성 요소에 연결해야 하는 경우에 사용됩니다. PVC 파이프 나사산 조인트는 지나치게 조여서는 안 됩니다. PVC 나사산은 금속 나사산보다 부서지기 쉽고 과도한 토크로 인해 피팅이 깨질 수 있기 때문입니다.
| 요인 | 슬립 On / Solvent Weld | 스레드 |
|---|---|---|
| 이동식 | 아니요, 치료되면 영구적입니다. | 그렇습니다, 분해될 수 있습니다 |
| 일반적인 사용 | 매설 또는 고정 실행 | 밸브, 펌프, 고정 장치 |
| 조립방법 | 프라이머 및 솔벤트 시멘트 | 실런트 테이프 또는 페이스트 |
PVC 엘보우 피팅 및 일반적인 배관 굴곡: 기술 개요
PVC 엘보우 피팅은 어떤 작업에서든 가장 자주 사용되는 구성요소 중 하나이며 배관 굴곡부 및 피팅의 일반적인 유형을 이해하면 레이아웃을 계획하거나 부품 목록을 읽을 때 도움이 됩니다. 표준 PVC 벤드는 서로 다른 레이아웃 요구 사항에 적합한 작은 공통 각도 세트로 제공됩니다.
- 90도 엘보, 벽에서 바닥까지 선을 바꾸는 등 전체 방향 변경에 사용됨
- 45도 엘보, 보다 완만하게 방향을 변경하여 흐름 난류를 줄이는 데 사용됨
- 22.5도 엘보, 길고 점진적인 청소에 사용되며 종종 배수로에서 사용됨
- 한쪽 슬립 엔드와 하나의 마개 엔드가 있어 짧은 파이프 스터브 없이 다른 피팅에 직접 연결할 수 있는 스트리트 엘보
엘보 조인트의 피팅 소켓으로 들어가는 파이프의 단순화된 구조 보기
커플링, Reducers and Pipe Connectors for Joining PVC Pipe
PVC 커플링은 크기나 방향의 변화 없이 두 개의 파이프 끝을 직선으로 연결하는 가장 간단한 파이프 커넥터 피팅입니다. 파이프 재질을 변경하지 않고 PVC와 PVC 단면을 연결하기만 하면 되는 프로젝트의 경우 일반적으로 일반 직선형 커플링이 가장 직접적인 옵션입니다. 내부 스톱 융기가 없는 수리 커플링은 절단된 부분이나 손상된 부분의 중앙에 위치하기 전에 파이프 한쪽 끝으로 완전히 미끄러지도록 설계되어 파이프를 제자리에 고정할 공간이 없을 때 유용합니다.
두 개의 서로 다른 파이프 크기가 충족되어야 하는 경우 감속기 또는 감속기 부싱이 라인을 아래로 또는 위로 단계적으로 조정합니다. 어댑터로 사용되는 플라스틱 파이프 커넥터는 단일 전환 지점에서 슬립에서 스레드로 전환하거나 PVC에서 다른 호환 피팅 스타일로 전환할 수도 있습니다. 벽 두께는 공칭 크기뿐만 아니라 압력 등급에 따라 증가하므로 가압 라인용 플라스틱 파이프 커플링을 주문하기 전에 두 치수를 모두 확인하는 것이 좋습니다.
대략적인 벽 두께(인치), 일정 40과 일정 80, 참고용입니다.
압력 등급 PVC 피팅 및 플랜지 연결
시스템이 처리할 수 있는 압력은 벽 두께, 온도 및 사용된 특정 일정이나 압력 등급에 따라 달라지기 때문에 압력 PVC 파이프 피팅은 설치된 파이프와 함께 평가됩니다. Schedule 40과 Schedule 80은 스레드 및 솔벤트 용접 시스템에 대한 가장 일반적인 두 가지 압력 등급이며, Schedule 80은 더 높은 압력 또는 더 높은 기계적 응력이 있는 응용 분야에 대해 동일한 공칭 크기로 더 두꺼운 벽을 제공합니다.
PVC 플랜지 파이프 피팅은 솔벤트 시멘트나 나사 대신 볼트로 연결된 개스킷 연결을 사용하므로 서비스를 위해 제거해야 할 수 있는 펌프, 밸브, 탱크 또는 기타 장비에 라인을 연결해야 하는 모든 곳에서 실용적인 선택이 됩니다. 플랜지 조인트는 솔벤트 용접이 현장에서 안정적으로 실행되기 어려운 큰 직경에서도 적합합니다.
검정색 PVC 파이프 및 기타 특수 PVC 재료
검정색 PVC 파이프는 일반적으로 자외선 노출에 대한 저항성을 높이기 위해 추가 카본 블랙으로 제조되므로 장기간 직사광선에 노출되는 지상 배관, 전기 도관 및 실외 설치에 일반적으로 선택됩니다. 표준 흰색 또는 회색 PVC 파이프는 실외에서 사용해야 하는 경우 페인트나 외부 랩으로 보호할 수도 있지만, 추가 단계를 줄이기 위해 검정색 PVC가 특별히 선택되는 경우가 많습니다.
HDPE 피팅과 비교한 PVC 피팅
PVC 파이프와 HDPE 파이프는 모두 일반적인 플라스틱 배관 재료이지만 서로 다르게 결합되어 다소 다른 프로젝트 프로필에 적합합니다. PVC 피팅 연결은 용제 용접 또는 나사산 가공에 의존하며, 둘 다 수공구와 짧은 경화 또는 밀봉 단계로 완료할 수 있습니다. HDPE 피팅 연결은 일반적으로 맞대기 융합 또는 전기 융합과 같은 열 융합에 의존합니다. 이는 재료를 접착하거나 나사산으로 묶는 대신 재료 자체를 접착하며 일반적으로 전용 융합 장비가 필요합니다.
HDPE 파이프는 PVC 파이프보다 유연성이 높기 때문에 지면의 움직임을 견딜 수 있고 더 적은 수의 부품을 사용하여 사소한 장애물 주위로 라우팅할 수 있는 경우가 많습니다. 이와 대조적으로 PVC 파이프 및 PVC 피팅 시스템은 견고하여 직선을 유지하고 예측 가능하며 구조적, 지상 또는 내부 설치의 레이아웃을 단순화할 수 있습니다.
참조 목적을 위한 일반적인 상대 비교. 실제 성능은 제제, 온도 및 설치 조건에 따라 달라집니다.
어느 재료도 다른 재료를 대체할 수 없습니다. PVC 피팅 시스템은 내부 배관, 관개 및 다양한 배수 응용 분야에 적합한 경향이 있는 반면 HDPE 파이프 및 HDPE 피팅 시스템은 매설 수도 본관, 가스 분배 및 유연성과 융합, 조인트 프리 런이 장점인 프로젝트에 자주 선택됩니다.
PVC 배관 시스템 설치: 단계별 고려 사항
이는 현장 조건과 현지 배관 규정이 항상 우선순위를 갖기 때문에 완전한 PVC 배관 방법은 아니지만, 아래의 일반적인 순서는 파이프와 부속품을 준비한 후 PVC 배관 시스템이 일반적으로 조립되는 방법을 간략하게 설명합니다.
- 배관을 측정하고 파이프에 표시를 하여 파이프가 각 피팅 소켓에 삽입될 깊이를 허용합니다.
- 파이프 커터나 가는 톱을 사용하여 파이프를 사각형으로 자릅니다.
- 절단된 끝 부분을 디버링하고 가장자리를 가볍게 모따기하여 소켓에 균일하게 안착되도록 합니다.
- 시멘트를 바르기 전에 레이아웃을 건식으로 맞추고 각도와 피팅 방향을 확인하세요.
- 필요한 곳에 프라이머를 바르고 파이프 끝과 피팅 소켓 모두에 솔벤트 시멘트를 바르십시오.
- 파이프를 살짝 비틀어서 삽입한 후 제조사가 권장하는 설정 시간 동안 제자리에 고정합니다.
- 라인에 가압을 가하거나 테스트하기 전에 시멘트 제조업체가 명시한 전체 경화 시간을 허용하십시오.
- 완성된 PVC 배관 설치를 덮거나 폐쇄하기 전에 압력 테스트 또는 흐름 테스트를 수행합니다.
이 순서를 순서대로 따르는 것이 중요합니다. 건식 맞춤 단계를 건너뛰는 것은 설치자가 피팅을 잘못된 각도로 접합하게 되는 가장 일반적인 이유 중 하나이기 때문입니다.
배수관 피팅 이름 및 일반 파이프 피팅 용어집
배수 파이프 피팅 이름은 압력 피팅 이름과 약간 다를 수 있습니다. 배수 폐기물 배출 피팅은 압력을 유지하기보다는 폐기물 흐름을 원활하게 유지하도록 모양이 지정되었기 때문입니다. 아래 목록은 배수 부품 목록을 읽거나 다양한 유형의 파이프 피팅을 비교할 때 자주 나타나는 용어를 다룹니다.
| 기간 | 설명 |
|---|---|
| 위생티 | 난류와 막힘 위험을 줄이기 위해 배수 라인에 사용되는 완만하게 구부러진 가지가 있는 티 |
| 와이 피팅 | 직선이 아닌 각도로 선을 연결하는 Y자형 분기 피팅입니다. |
| 클린아웃 피팅 | 막힌 배수관을 청소하기 위한 접근을 제공하는 탈착식 플러그가 있는 피팅 |
| 벤트 피팅 | 배수 라인을 벤트 스택에 연결하여 시스템의 공기 압력을 균등하게 유지합니다. |
| 트랩 어댑터 | 고정 트랩을 그 아래의 배수 라인에 연결합니다. |
| 부싱 | 다른 피팅 내부의 개구부 크기를 줄이는 축소 피팅 |
Jiangyin Huada의 PE 및 PVC 피팅 솔루션
탁월함과 혁신으로 세상을 색칠하세요. Jiangyin Huada는 프리미엄 컬러 마스터배치, 고품질 플라스틱 파이프 및 부속품의 신뢰할 수 있는 공급업체입니다. 파이프 및 파이프라인 산업에 대한 우리의 헌신, 제품 다양성에 대한 집중, 제품 품질에 대한 중요성, 환경 관행 및 지속 가능한 개발에 대한 헌신은 시간이 지남에 따라 우리 브랜드가 인정받는 데 도움이 되었습니다. 우리 제품은 수많은 프로젝트를 통해 고객들의 신뢰를 얻었고, 우리 브랜드는 신뢰성과 연결되었습니다.
전문 OEM PE 파이프 제조업체이자 PE 파이프 공장인 당사의 브랜드 스토리는 지속적인 발전과 혁신 중 하나입니다. 앞으로도 우리는 끊임없는 노력과 일관된 원칙을 바탕으로 고객을 위한 가치를 창출하고 배관산업 발전에 기여하는 것을 목표로 하고 있습니다.
PVC 피팅: 자주 묻는 질문
Q1. PVC 피팅은 무엇을 위해 사용됩니까?
PVC 피팅 are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. 어떤 유형의 PVC 피팅을 사용할 수 있습니까?
공통 PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. 제공되는 PVC 피팅의 크기
PVC 피팅 are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. PVC 피팅은 PVC 파이프에 어떻게 연결됩니까?
대부분의 PVC 피팅은 강력하고 누출 방지 조인트를 생성하는 솔벤트 시멘트를 사용하여 연결됩니다. 일부 피팅은 용도에 따라 나사산, 압축 또는 기타 연결 방법으로도 사용할 수 있습니다.
Q5. PVC 피팅의 장점은 무엇입니까
PVC 피팅 are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6. 올바른 PVC 피팅을 선택하는 방법
파이프 크기, 연결 유형, 압력 등급, 온도, 유체 또는 매체 및 적용 환경을 기준으로 올바른 PVC 피팅을 선택해야 합니다. 파이프 사양과 적용 요구 사항을 공유하면 적합한 피팅 유형을 더 쉽게 식별할 수 있습니다.
