무엇입니까? PE 파이프
PE 파이프는 폴리에틸렌 수지로 만든 플라스틱 파이프로 HDPE, SRTP, 퍼트 및 PERT 알루미늄-플라스틱 복합 파이프와 같은 여러 제형으로 생산되며 각각 서로 다른 압력, 온도 및 설치 요구 사항에 적합합니다. 폴리에틸렌은 부식에 강하고 압력을 견디며 설치 중에 유연성을 유지하기 때문에 PE관 식수 공급, 가스 분배, 관개 시스템, 광산 파이프라인 및 일반 산업용 유체 운송에 일반적으로 선택됩니다.
이 가이드에서는 PE 파이프의 일반적인 유형, 크기 및 압력 등급 결정 방법, PE 파이프가 일반적으로 설치되는 위치, 구매자와 설치자가 가장 자주 묻는 질문에 대한 답변을 안내합니다.

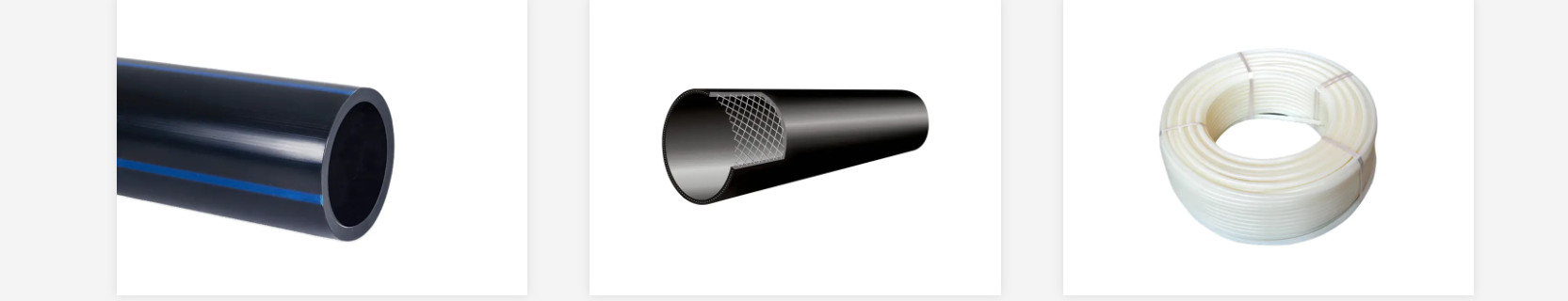

PE 파이프의 일반적인 유형
모든 PE 파이프가 같은 방식으로 제작되는 것은 아닙니다. HDPE 및 SRTP 파이프는 고압에서 잘 견디고 부식에 저항하기 때문에 일반적으로 건설 화재 방지 시스템 및 지하 파이프라인을 포함한 까다로운 엔지니어링 프로젝트에 선택됩니다. PERT 및 PERT 알루미늄-플라스틱 복합 파이프는 가정용 급수, 바닥 난방 시스템 및 기타 온수 응용 분야에 맞게 설계되어 유연성과 고온에 대한 저항성을 제공합니다.
| 파이프 종류 | 일반적인 응용 |
|---|---|
| HDPE 파이프 | 지하 파이프라인, 수운, 일반 엔지니어링 프로젝트 |
| SRTP 파이프 | 건설 화재 예방 시스템 및 압력에 민감한 인프라 |
| PERT 파이프 | 가정용 급수 및 바닥 난방 시스템 |
| PERT 알루미늄-플라스틱 복합 파이프 | 추가적인 유연성과 치수 안정성이 필요한 온수 응용 분야 |
일반 프로젝트 전반에 걸친 일반적인 PE 파이프 유형 선택
그림은 일반적인 프로젝트 배포 패턴을 나타내며 비교 예시용으로만 표시됩니다.
PE 파이프의 주요 특성
높은 유연성
PE 파이프는 견고한 파이프 재료보다 설치 중에 장애물 주변을 더 쉽게 구부리고 조작할 수 있어 기존 구조물 주위의 경로를 단순화할 수 있습니다.
내화학성
PE 파이프는 다양한 물질로 인한 부식에 강하므로 물, 관개 및 일반 유체 운송 응용 분야에 사용할 수 있습니다.
충격 저항
PE 파이프는 운송, 취급, 설치 중 충격을 견디므로 파이프가 사용되기 전에 손상될 가능성이 줄어듭니다.
긴 서비스 수명
PE 파이프는 UV 노출, 온도 변화 등 환경 요인으로 인한 열화를 견딜 수 있도록 설계되어 한번 설치하면 긴 작동 수명을 지원합니다.
PE 파이프 Compared With Traditional Metal Pipe
등급은 상대적이며 일반적인 비교를 위한 것입니다. 실제 성능은 정확한 자재 등급 및 프로젝트 조건에 따라 다릅니다.
PE 파이프 크기 차트 및 압력 등급 참조
PE 파이프 크기는 공칭 직경으로 설명되는 반면, 압력 용량은 일반적으로 SDR로 표기되는 표준 치수 비율을 사용하여 설명됩니다. SDR은 파이프 직경과 벽 두께를 비교하므로 SDR 숫자가 낮을수록 파이프 직경에 비해 벽이 두꺼워지고 압력 등급이 높아짐을 의미하며, SDR 숫자가 높을수록 벽이 얇아지고 압력 등급이 낮아짐을 의미합니다.
| SDR 클래스 | 대략적인 최대 작동 압력 |
|---|---|
| SDR 11 | 약 16바 |
| SDR 13.6 | 약 12.5바 |
| SDR 17 | 약 10바 |
| SDR 21 | 약 8바 |
| SDR 26 | 약 6바 |
PE 파이프 Pressure Rating Chart by SDR Class
대략적인 참고 값일 뿐입니다. 실제 압력 등급은 수지 등급, 온도 및 특정 파이프 설계에 따라 달라집니다.
SDR이 압력 등급에 미치는 영향
SDR이 증가하면 파이프 직경에 비해 벽 두께가 감소하고 이에 따라 압력 등급도 떨어집니다. 이러한 일반적인 하향 추세는 프로젝트의 PE 파이프 옵션을 비교할 때 유용한 기준점이 됩니다. 더 높은 압력 서비스를 위해 더 두꺼운 벽으로 둘러싸인 파이프가 종종 지정되는 이유를 보여주기 때문입니다.
SDR 등급과 압력 등급 간의 일반적인 추세
Y축은 대략적인 최대 작동 압력(bar)을 나타냅니다. 값은 일반적인 참고 수치일 뿐입니다.
PE 파이프가 사용되는 곳
PE 파이프는 다양한 토양 및 화학적 조건에서 유연성과 내식성을 결합한 소재이기 때문에 광범위한 물, 유체 및 배수 프로젝트에 적용됩니다.
| 신청 | 일반적인 사용 |
|---|---|
| PE관 for irrigation system | 유연한 부식 방지 배관을 사용하여 농업 분야 전체에 물을 분배합니다. |
| PE관 for agricultural water supply | 농장 시설 및 축산업에 물 공급 |
| PE관 for underground water lines | 내식성과 유연성의 이점을 누리는 매설 배수관 |
| PE관 for mining applications | 광산 작업 시 공정수, 슬러리 또는 광미 운송 |
| PE관 for industrial water system | 플랜트 배관 시스템 내에서 공정 용수 및 산업용 유체 이동 |
| PE관 for geothermal system | 지열 냉난방 시스템의 접지 루프 배관을 통한 순환 유체 |
| PE관 for drainage system | 빗물이나 폐수를 건물과 기반 시설에서 멀리 운반 |
PE 파이프 연결 방법
PE 파이프 섹션은 일반적으로 파이프 크기, 압력 요구 사항 및 현장 조건에 따라 선택한 세 가지 방법 중 하나를 사용하여 연결됩니다.
- 파이프 끝부분을 가열하고 함께 압축하여 연속 조인트를 형성하는 맞대기 융합(Butt Fusion)은 일반적으로 더 큰 직경의 파이프에 사용됩니다.
- 가열 요소가 내장된 피팅이 파이프 표면에 융합되는 전기 융합은 좁은 공간이나 더 작은 직경에서 자주 사용됩니다.
- 열 융착 없이 파이프 부분을 연결하고 밸브 및 기타 고정 부품의 수리 또는 연결에 자주 사용되는 기계 피팅입니다.
올바른 PE 파이프 크기를 선택하는 방법
- 필요한 내부 직경을 결정하는 데 도움이 되도록 응용 분야에 필요한 유속과 속도를 확인하십시오.
- 시스템의 작동 압력을 확인하고 SDR 등급 및 압력 등급 기준과 일치시키십시오.
- 배관이 매설될지, 노출될지, 온수 시스템에 사용될지 등 설치 환경을 고려하십시오.
- 운반되는 유체와 파이프 재료 사이의 화학적 호환성을 검토합니다.
- 맞대기 융합, 전기 융합 및 기계적 피팅은 각각 다른 현장 조건에 적합하므로 선호하는 연결 방법을 확인하십시오.
장인화다 소개
Jiangyin Huada는 플라스틱 산업 전반에 사용되는 컬러 마스터배치와 함께 HDPE, SRTP, PERT 및 PERT 알루미늄-플라스틱 복합 파이프를 포함한 다양한 PE 파이프 제품을 생산합니다. HDPE 및 SRTP 파이프는 일반적으로 건설 방화 시스템 및 지하 파이프라인과 같은 까다로운 엔지니어링 프로젝트에 적용되는 반면, PERT 및 PERT 알루미늄-플라스틱 복합 파이프는 가정용 급수, 바닥 난방 시스템 및 기타 온수 응용 분야용으로 설계되었습니다.
OEM PE 파이프 제조업체이자 PE 파이프 공장인 이 회사는 프로젝트 요구 사항에 맞게 조정할 수 있는 다양한 크기와 압력 등급의 파이프를 제공하여 수운, 관개 및 가스 분배 전반에 걸친 응용 분야를 지원합니다.
자주 묻는 질문
Q1: PE 파이프는 무엇을 위해 사용됩니까?
PE관 is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2: PE와 HDPE 파이프의 차이점은 무엇입니까
HDPE 파이프는 더 넓은 PE 파이프 제품군에 속하는 특정 고밀도 유형으로, 일반적으로 다른 PE 제제에 비해 더 높은 압력과 더 까다로운 엔지니어링 응용 분야에 선택됩니다.
Q3: PE 파이프는 얼마나 오래 지속됩니까?
서비스 수명은 작동 압력, 온도, 설치 품질 및 환경 노출에 따라 달라지며, 적절하게 설치된 PE 파이프는 일반적으로 정상적인 조건에서 긴 작동 수명을 제공합니다.
Q4: PE 파이프는 식수로 안전한가요?
PE관 manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
Q5: PE 파이프는 어떤 재료로 만들어지나요?
PE관 is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
Q6: 올바른 PE 파이프 크기를 어떻게 선택합니까?
파이프 크기는 일반적으로 필요한 유량, 작동 압력, 설치 환경 및 프로젝트에 필요한 압력 등급과 일치하는 SDR 클래스를 기준으로 선택됩니다.
Q7: PE 파이프는 어떤 압력을 견딜 수 있습니까?
압력 용량은 SDR 등급과 파이프 직경에 따라 달라지며, 일반적인 PE 파이프 압력 등급은 벽 두께에 따라 약 6bar ~ 16bar 범위입니다.
Q8: PE 파이프의 SDR이란 무엇입니까?
SDR(표준 치수 비율)은 파이프 직경과 벽 두께를 비교하며, SDR 숫자가 낮을수록 벽이 두껍고 압력 등급이 더 높다는 것을 나타냅니다.
Q9: PE 파이프를 지하에 사용할 수 있나요?
PE관 is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
Q10: PE 파이프는 어떻게 연결되나요?
PE관 sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
